Schwere mechanisierte Brücke TMM-6

Anders als bei der TMM-3, wo 4 gleiche Fahrzeuge zu einer kompletten Brücke gehören, besteht ein Satz TMM-6 aus 2 Brückenlegefahrzeugen und 4 Transportfahrzeugen mit insgesamt 6 Brücken.

Das Verlegefahrzeug ist ein geländegängiges, allrad getriebenes Fahrzeug, der MZKT-7930 Astrolog, das zum Transport und zum Verlegen der Brücke ausgerüstet ist. Der Verlegmechanismus wird komplett hydraulisch angetrieben. Die Kabine des Fahrzeuges ist mit ABC-Schutzausrüstung und Kommunikationstechnik ausgerüstet. Das Verlegen der Brücke wird von einem Besatzungsmitgleid über ein Kontrollfeld am hinteren Teil des Fahrzeuges oder über eine Fernbedienung gesteuert.

Das Transportfahrzeug, Ural 4320 mit 2-achsigem, einfach bereiftem Tandemanhänger, transportiert die gefalteten, zusammengeschobenen Brückenteile. Das Design des Transportfahrzeuges und die Konstruktion des Brückenverlegemechanismus verringern die Länge des Fahrzeuges für Transportzwecke. Das Brückenpaket kann mit dem Transportfahrzeug im gefaltet Zustand ver- und entladen werden. Für diesen Zweck ist eine Seilwinde vorhanden. Das Brückenpaket wird seitenverkehrt transportiert, dass heisst, die Stützen sind an den unteren Brückenteile befestigt. Beim Verladen des Paketes auf das Verlegefahrzeug wird es gedreht.

Die entfaltete Brücke hat eine Länge von 17 m, die Höhe der Stützen kann zwischen 1,5 und 5 m justiert werden. Die Gesamtlänge der Brücke eines Satzes beträgt 102 m.


Besatzung Fahrzeug/Satz2 Mann / 12 Mann
Brückenlänge einzeln/Satz17 m / 102 m
Brückenbreite3,8 m
Spurbreite1,5 m
Tragfähigkeit der Brücke60 t
Höhe der Brücke, max.5 m
Zeit zum Verlegen einer Brücke/Satz (17m/102m)5 min / 50 min
Maximale Geschwindigkeit auf der Brücke20 km/h
Durchschnittsgeschwindigkeit des Brückenlegers35 - 40 km/h
Maximale Geschwindigkeit des Brückenlegers70 km/h
Reichweite1100 km

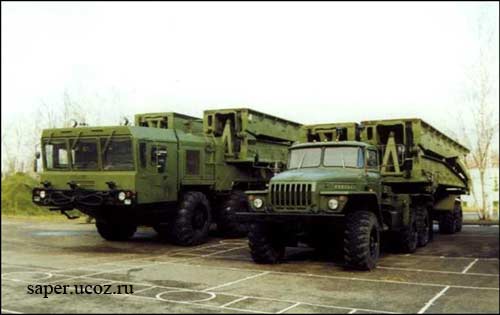

TMM-6 Verlege- und Transportfahrzeug
TMM-6 Verlege und Transportfahrzeug

TMM-6 Verlegefahrzeug

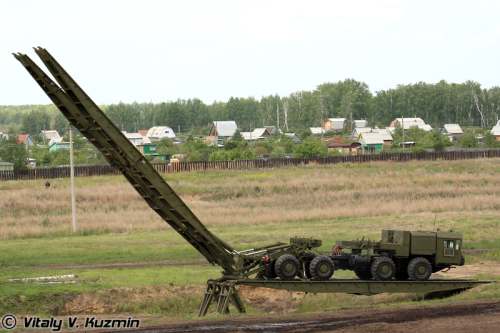

TMM-6 auf der Omsker Waffenschau 2009

TMM-6 Verlegefahrzeug

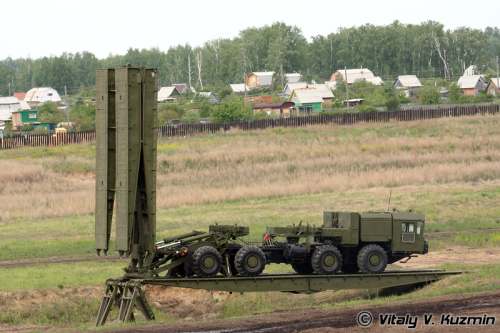

TMM-6 auf der Omsker Waffenschau 2009

TMM-6 Verlegefahrzeug

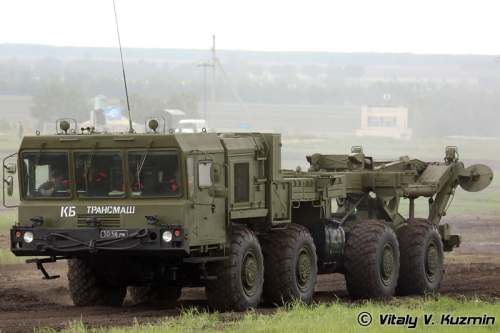

TMM-6 auf der Omsker Waffenschau 2009

TMM-6 Transportfahrzeug
TMM-6 Transportfahrzeug

TMM-6 Transportfahrzeug
TMM-6 Transportfahrzeug

2013 wurden mehrere Produkte des Herstellers Transmasch-Omsk zur Beschaffung durch die russische Armee freigegeben. Der MTU-90M, die PTS-4 und der mechanisierte Brückenkomplex MMK. Die TMM-6 wird bisher nicht beschafft.
