Improved Ribbon Bridge

Seit dem Jahr 2003 setzten die Streitkräfte der USA die Improved Ribbon Bridge ein. Produziert wird sie in den Eisenwerken Kaiserslautern, die inzwischen von General Dynamics übernommen wurden und als Teil der General Dynamics European Land Systems firmieren. Der Park wird auch in Australien, Brasilien und Schweden genutzt. Viele Nutzer des SRB ersetzen diesen durch den IRB. Die Bundeswehr nutzt ihn als Faltschwimmbrücke 2. In Polen wird die Anschaffung der IRB als Ersatz für den veralteten polnischen Pontonpark PP-64 geprüft. 2019 präsentierte ein Konsorzium aus Excalibur Army und GDLS auf der IDET Transportfahrzeuge Tatra Force aus einem Projekt zum Ersatz des Pontonpark PMS. Als Bugsierboote sollen Birdon BEB verwendet werden.

Das System ist kompatibel mit dem, nun Standard Ribbon Bridge genannten, Vorgänger. 2016 bauten Pioniere der USA und der Bundeswehr mit IRB und niederländische Pioniere mit SRB eine 350 m lange Brücke.

Das Profil der Aussenteile der Pontons wurde verändert. Dadurch konnte die Tragfähigkeit erhöht werden, sie beträgt nun MLC 80 für Kettenfahrzeuge und MLC 96 für Radfahrzeuge. Die Fahrbahnbreite wurde vergrößert. Das Deck der Aussenteile ist jetzt ebenfalls befahrbar. Bis MLC 20 für Kettenfahrzeuge darf der Ponton zweispurig befahren werden. Der nicht befahrbare Teil der Aussenteile ist nun stark erhöht als Fußweg mit hoher Kante konstruiert. Die Mittelteile der Rampenteile haben keine klappbaren Rampen mehr, nur die Aussenteile habe kleine klappbare Rampen. Die Rampen können hydraulisch bis zu einer Höhe von 2 m angehoben werden.

Ablegen und Aufnehmen der Pontons und BEB erfolgt hydraulisch mit Hilfe des Mutiliftsystems.

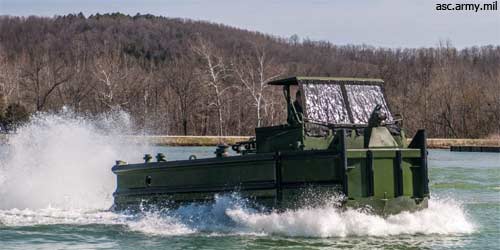

Die Bugsierboote BEB, Bridge Erection Boat, MK II, seit 1984 in Nutzung, werden seit 2015 durch Boote vom Typ M30 des australischen Herstellers Birdon ersetzt.

Zum Bestand gehören auch hier 30 Mittelteile, 12 Rampenteile und 14 BEB mit 56 Transportfahrzeugen. Eingesetzt werden von den USA Lkw von Typ Oshkosh M1977 HEMTT. Die Pontons werden auf PLS kompatibelen Paletten transportiert, so das jedes Fahrzeug mit Multiliftsystem und ausreichernder Nutzlast den Transport übernehmen kann. Die BEB M30 werden von Pontontransportfahrzeugen transportiert. Die Verladung der Pontons und BEB auf Anhänger ist möglich.

Die anderen Nutzerländer verwenden teilweise Fahrzeuge eigener Produktion. Australien nutzt 8x8 Fahrzeuge von Rheinmetall MAN Military Vehicels Australia. Brasilien hat 2019 und 2020 je einen Satz des Pontonparks angeschafft. Dieser Satz setzt sich aus 2 Rampenteilen, 3 Mittelteilen und einem BEB M30 zusammen. Transportiert werden die Teile von 3 Tatra T815-2T3R42, vermutlich mit Transportanhänger.

Während der Zeit der Beteiligung von Terex an Tatra nahm das Unternehmen mit einem Tatra 815-7 10x10 mit Multiliftsystem an einem Ausschreibungswettbewerb für Transport-Lkw für die USA-Army teil.

Der Bau einer 100 m Brücke mit 13 Mittelteilen und 2 Rampenteilen dauert ca. 30 Minuten.

Der Einsatz kann bis zu einer maximalen Strömungsgeschwindigkeit von 3 m/s erfolgen.

Abmessungen Mittel- und Rampenteil
Länge6,92 m
Breite entfaltet8,63 m
Höhe entfaltet1,30 m
Masse6,35 t
Fahrbahnbreite
einspurig6,75 m
zweispurig4,50 m
Tragfähigkeit Brücke
einspurig
KettenfahrzeugeMLC 80
RadfahrzeugeMLC 96
zweispurig
KettenfahrzeugeMLC 20
RadfahrzeugeMLC 14

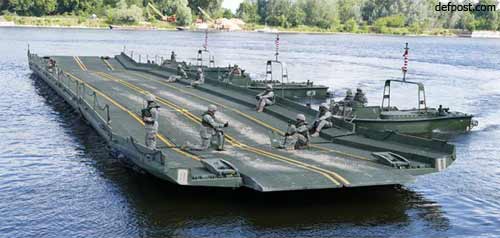

Fähre
Fähre

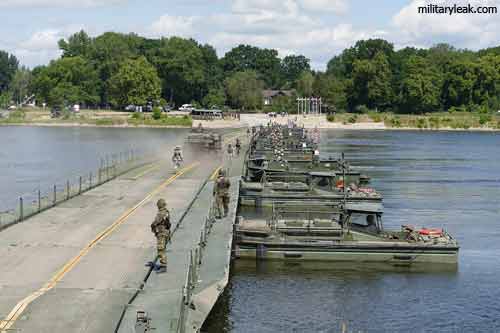

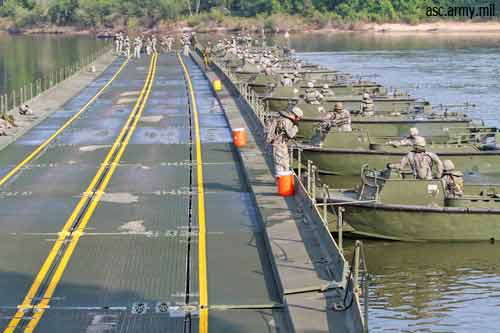

Brücke
Brücke

Brücke aus SRB und IRB
Brücke aus SRB und IRB
Bild von der Übung Anconda 2016, vorn SRB

Pontons verladen

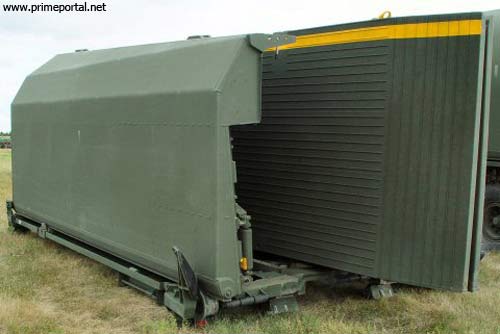

Rampenteil auf Palette M15
links Rampenteil, rechts Mittelteil

Rampenteil auf Palette M15
Rampenteil auf Palette M15

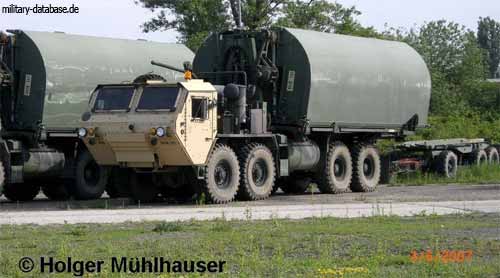

Mittelteil auf M1977
Mittelteil auf M1977
dahinter ein Trailer M1076

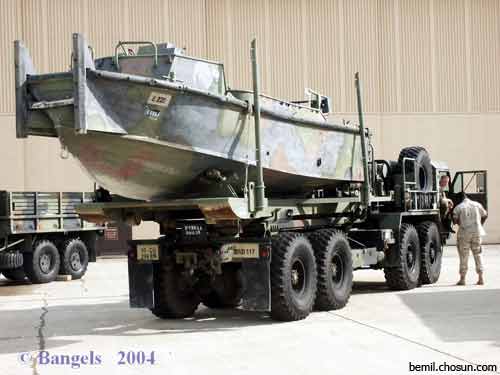

BEB MK II auf M1977
BEB MK II auf M1977

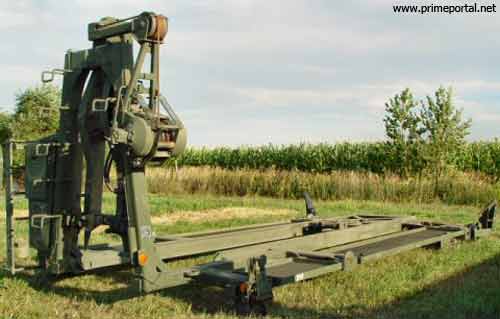

Palette M15
Palette M15

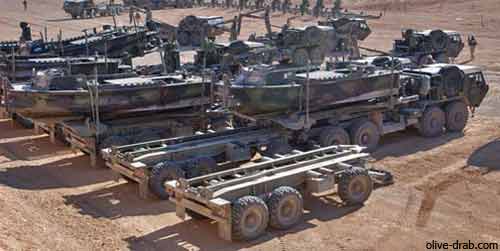

BEB MK II auf Transport Lkw und Anhänger
BEB MK II auf Transport Lkw und Anhänger

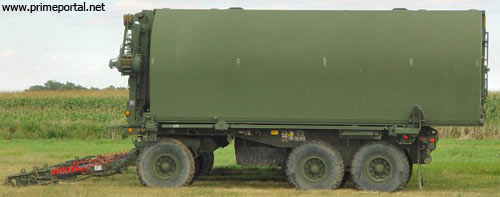

Mittelteil auf Trailer M1076
Mittelteil auf Trailer M1076

polnischer IRB auf Jelcz Lkw
polnischer IRB auf Jelcz Lkw

tschechischer IRB auf Tatra Force
tschechischer IRB auf Tatra Force
hier mit zweitüriger Kabine, die Fahrzeuge sollen die 4-türige Kabine erhalten

Prototyp T815-7 10x10 mit Transportvorrichtung für BEB MkII
Prototyp T815-7 10x10 mit Transportvorrichtung für BEB MkII

Transportfahrzeuge IRB Australien
Transportfahrzeuge IRB Australien
© Commonwealth of Australia, Department of Defence
