Schwimmschnellbrücke Amphibie M3

GDELS entwickelte seit Ende der 1980-ger Jahre das amphibische Brücken- und Fährsystem M3. In der Bundeswehr wird es seit 1996 als Schwimmschnellbrücke Amphibie M3 eingesetzt. Die Fahrzeuge können in Kombination als Fähre oder als Brücke über die gesamte Breite des Wasserhindernisses eingesetzt werden.

Die Fahrzeuge werden aus Aluminium hergstellt. Die 4 lenkbaren Räder können beim Einsatz im Wasser eingezogen werden. Am Bug befindet sich eine Fahrerkabine, der offene Steuerstand für den Einsatz im Wasser befindet sich auf dem Heck des Fahrzeuges. Hinter dem Fahrerhaus befindet sich ein hydraulischer Kran zur Verlegung der 3 an Bord befindlichen Rampen. Der V8 Motor leistet 360 PS. Das Fahrzeug hat einen Allradantrieb. Im Wasser erfolgt der Antrieb über zwei 360° drehbare Pump-Jet Antriebe.

Die Fahrzeuge verfügen über zwei Seitenschwimmkörper die für den Landmarsch auf den zentralen Schwimmkörper geklappt werden können. Die Rampen können als Fahrspuren oder geschlossenes Deck verlegt werden. Sie dienen auch als Auffahrten auf die Fahrzeuge. Zusätzliche Rampen werden bei der Bundeswehr auf Anhänger 7t Übersetzmittel, bei der britischen Armee auf LKW, transportiert und bei Bedarf von der Amphibie übernommen.

Der Bau einer 100 m langen Brücke kann mit 8 Fahrzeuge von 24 Mann in ca. 15 Minuten erfolgen. Die bisher längste Brücke wurde während der Übung Anakonda 2016 in Polen mit 22 deutschen und 8 britischen Fahrzeugen erstellt. Dabei wurde eine 350 m lange Brücke in 35 Minuten hergestellt.

Die M3 wird in Deutschland, Großbritanien, Brasilien, Singapur, Indonesien und Taiwan eingesetzt. Insgesamt wurden bisher 110 Fahrzeuge produziert.

Besatzung3 Mann
Länge12,83 m
Breite
Transportstellung3,53 m
Schwimmstellung6,57 m
Höhe3,93 m
Länge Rampe8,35 m
Geschwindigkeit max.
Land80 km/h
Wasserca. 20 km/h
zulässiges Gesamtgewicht26 t
Tragfähigkeit
FahrzeugMLC 30
RadfahrzeugeMLC 132
KettenfahrzeugeMLC 85
Einsatzzeit im Wasserca. 6 Stunden

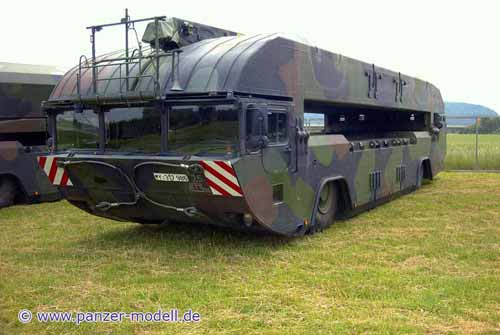

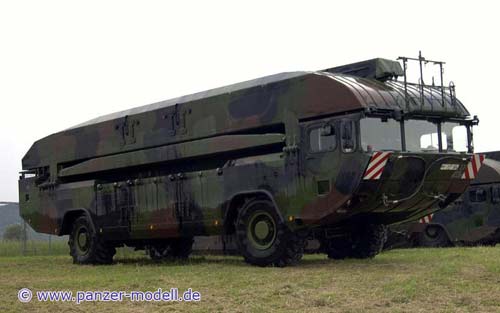

Amphibie M3
Amphibie M3

Amphibie M3
Amphibie M3

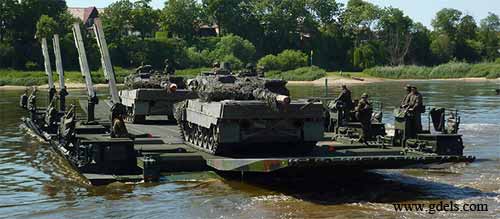

Fähre
Fähre

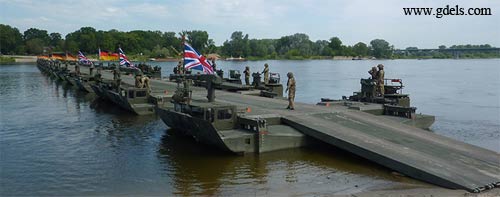

Brücke
Brücke

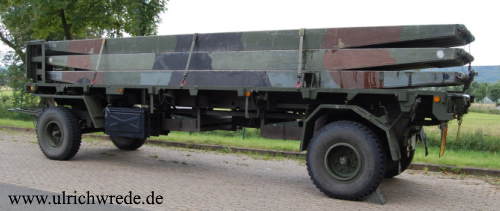

Anhänger 7t Übersetzmittel
Brücke

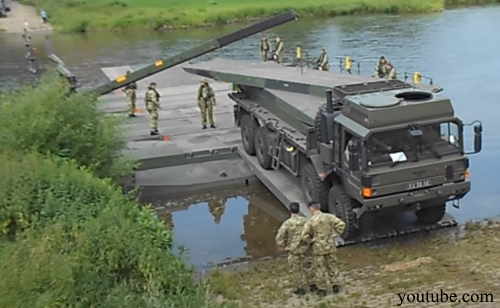

Rampentransport-LKW der britischen Armee
Brücke
