Transportvorrichtung TV 1

Nach der Einstellung der Entwicklung des BTF-74 wurde Anfang der 1980-ger die Transportvorrichtung TV 1 für die Brücken des BLG-60M und BLG-60 M2 eingeführt.

Die TV 1 war für die Lagerung, den Transport und Umschlag der Brücken des BLG-60 M und BLG-60 M2 vorgesehen. Mit der TV 1 konnten 2 Brücken, leer durften 3 TV 1 gestapelt werden. Für den Umschlag der Brücken war ein spezielles Krangehänge vorhanden.

Für den Transport sollten Spezialauflieger mit und ohne Containerverriegelung genutzt werden. Stand zum Entladen der TV 1 mit Brücke kein Kran zur Verfügung, war, bei entsprechender taktischer Lage, das Entladen durch Herunterziehen erlaubt. Dazu musste der Auflieger am Ende mit Kant- oder Rundhölzern abgestützt werden.

Über geringe Entfernungen durften die Brücken auf der TV 1 über den Erdboden gezogen werden.

Abmessungen ohne Brücke
Länge7,6 m
Breite2,12 m
Höhe0,8 m
Abmessungen mit Brücke
Länge10,5 m
Breite BLG-60M3,25 m
Breite BLG-60M23,45 m
Höhe2,0 m
Masse1,6 t
Schleppgeschwindigkeit max.7 km/h
Schleppweg max.
bewachsenes Gelände5000 m
Pflaster, Beton300 m

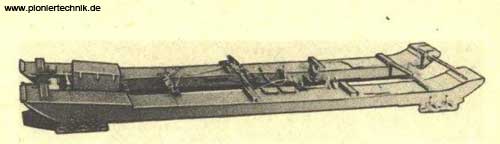

TV 1
TV 1

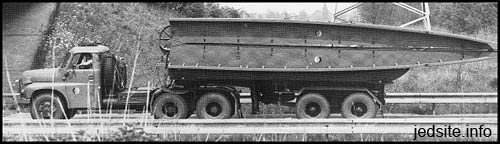

TV 1 mit verladener BLG-Brücke auf Sattelschlepper
TV 1 mit verladener BLG-Brücke auf Sattelschlepper

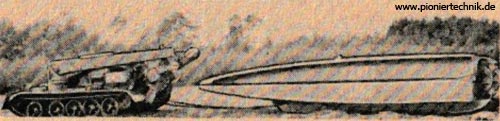

TV 1 mit verladener BLG-Brücke im Zug
TV 1 mit verladener BLG-Brücke im Zug

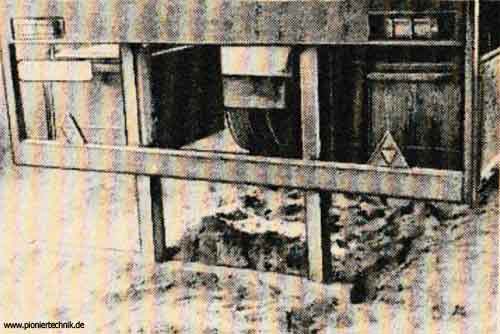

Abstützung Auflieger für Herunterziehen
Abstützung Auflieger für Herunterzeiehen
