USA

Das Universal Ramm Aggregat USA basiert auf dem 16-t Autokran KS-4561A. Basisfahrzeug ist der KrAZ-257, die hinterachs-angetriebene Ausführung des KrAZ-255.

Zum Aggregat gehört ein Anhänger der für den Transport der Dieselramme und der zusätzliche Ausrüstung während der Verlegung der Ramme bestimmt ist.

Es können Holz-, Metall,- und Betonpfähle gerammt werden. Es stehen die Dieselrammen UR-1250 oder UR-1800 zur Verfügung.

Nach Produktionsbeginn des KrAZ-250 wurde dieser als Basisfahrzeug für den Kran KS-4561AM und damit auch des USA benutzt.

Tragfähigkeit Kran16 t
Masse der Dieselrammen
UR-12503 t
UR-18005 t
Höhe des Kranarms10 m
Höhe des Rammgerüst14 m
max. Geschwindigkeit KrAZ-25070 km/h

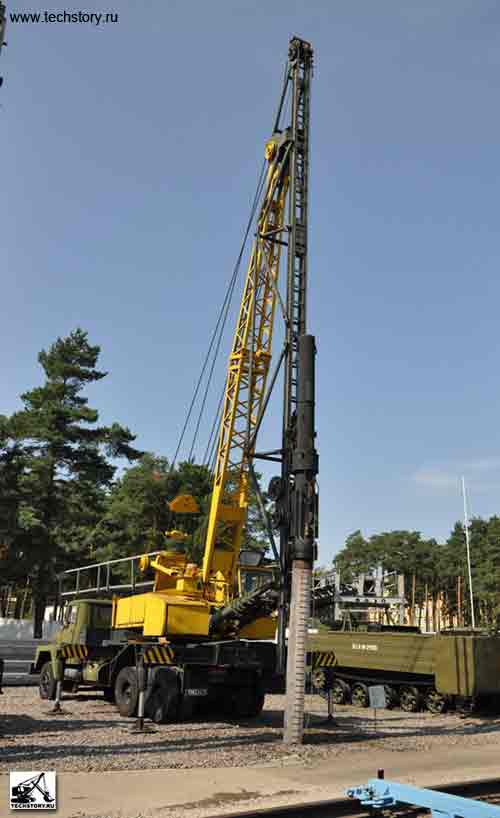

USA auf KrAZ-257
USA auf KrAZ-257

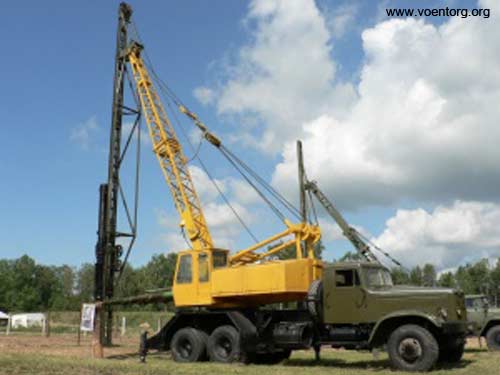

USA der russischen Eisenbahntruppen auf KrAZ-250
USA der russischen Eisenbahntruppen auf KrAZ-250

USA-2

2015 begann die Galitscher Autokran Fabrik, GAKZ, mit der Produktion von Militärtechnik. 2016 wurden zwei Produkte, die TMM-3M2 und das USA-2 in die Ausrüstung der russischen Armee aufgenommen.

Wie das USA basiert auch das USA-2 auf einem Autokran. Basis ist der 32-t Kran KS-55729-5M auf Basis des KamAZ-6550, einem 8x8 allradgetriebenen Fahrzeug. Zum Aggregat gehört ebenfalls ein Anhänger für den Transport der Ausrüstung.

Zur Ausrüstung des Aggregates gehören verschiedene Geräte die einen universellen Einsatz des Aggregates erlauben. Das USA-2 kann als Kran, Dieselramme, Pfahlschrauber, Erdbohrer oder Hubsteiger verwendet werden. Es werden Dieselrammen der Typen MSDT-1250 und MSDT-1800 verwendet.

Kran
Tragfähigkeit32 t
Auslegerlänge9,3 - 15,85 m
Hakenhöhe16,5 m
max. Geschwindigkeit60 km/h
Rammvorrichtung
Masse der Rammvorrichtung
MSDT-12503 t
MSDT-18005 t
Masse der Rammkopfes
MSDT-12501,25 t
MSDT-18001,8 t
max. Länge der Pfähle12 m
max. Durchmesser der Pfähle0,53 m
Gesamtmasse als Rammvorrichtung36,4 t
Hubsteiger
Tragfähigkeit250 kg
Auslegerlänge9,3 - 15,85 m
Gewicht der Korbes210 kg
Pfahlschrauber
max. Drehmoment85 kNm
max. Länge der Pfähle13 m
Masse des Schraubkopfes1250 kg
Erdbohrer
max. Drehmoment15 kNm
max. Bohrtiefe12 m
Durchmesser des Bohrloches1,2 m
Masse des Bohrkopfes800 kg


USA-2 mit Anhänger in Transportstellung
USA-2 mit Anhänger in Transportstellung

Entfalten der Rammvorrichtung
Entfalten der Rammvorrichtung

USA-2 konfiguriert als Rammvorrichtung
USA-2 konfiguriert als Rammvorrichtung

USA-2 konfiguriert als Rammvorrichtung beim Rammen
USA-2 konfiguriert als Rammvorrichtung beim Rammen

USA-2 konfiguriert als Pfahlschrauber, auf Fähre SMP-86
USA-2 konfiguriert als Pfahlschrauber, auf Fähre SMP-86

USA-2 mit Personenbeförderungskorb
USA-2 mit Personenbeförderungskorb

USA-2 der russischen Armee während der Übung Kaukasus-2016
USA-2 der russischen Armee während der Übung Kaukasus-2016
