USB-T

Die schwere Rammvorrichtung USB-T der russischen Eisenbahntruppen ist zum Rammen von Holz- und Stahbetonpfählen vorgesehen. Die Pfähle können senkrecht oder geneigt gerammt werden.

Zur Vorrichtung gehören ein Basisfahrzeug und ein Anhänger. Basisfahrzeug ist der Ural-532361-1011. Zur Ausrüstung gehören zwei Dieselrammen mit unterschiedlichem Gewicht.

Die Vorrichtung kann auf dem Erdboden oder Fähren, wie der SMP-86, eingesetzt werden.

Bedienung5 Mann
Leistung Pfähle je Stundemax. 4
Durchmesser Holzpfahl18 - 30 cm
Abmessung Eisenbetonpfahl35x35 oder 40x40 cm
max. Länge der Pfähle8 m
max. Gewicht der Pfähle4 t
Gewicht der Dieselrammen
MSDT1-1250-0041250 kg
MSDT1-1800-0041800 kg
Gesamtmasse des Basisfahrzeug22,4 t
Masse der Rammausrüstung11 t
Abmessungen
Transportstellung
Länge mit Anhänger18,6 m
Länge ohne Anhänger13,2 m
Breite2,4 m
Höhe3,6 m
Arbeitsstellung
Länge9,8 m
Breite3,8 m
Höhe14,5 m

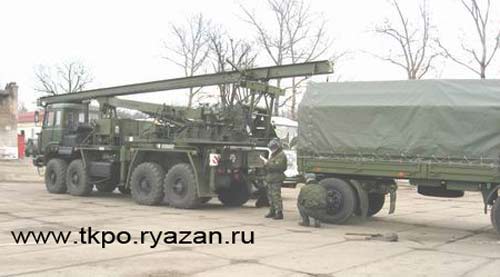

USB-T mit Anhänger
USB-T mit Anhänger

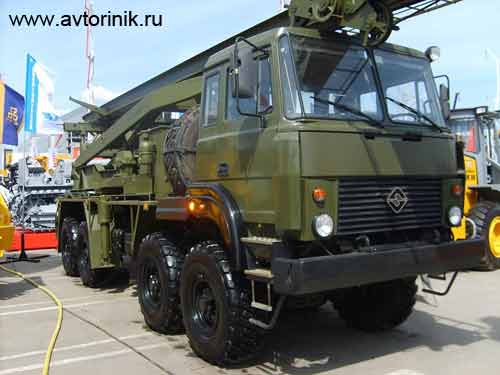

USB-T in Transportstellung
USB-T in Transportstellung

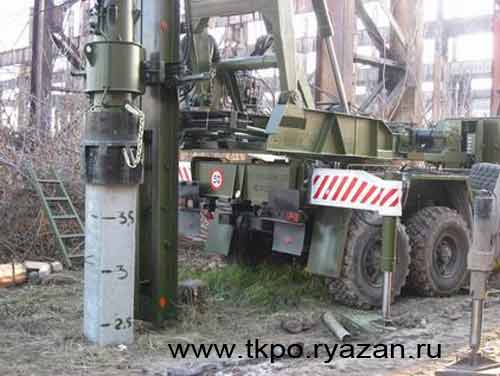

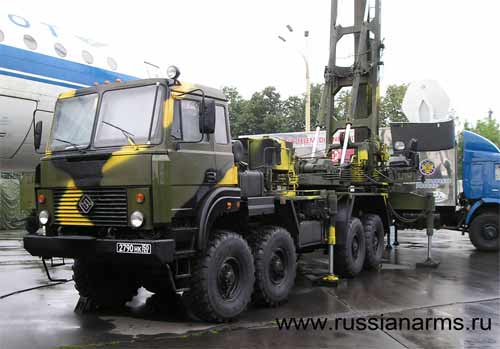

USB-T in Arbeitsstellung
USB-T in Arbeitsstellung

USB-T in Arbeitsstellung
USB-T in Arbeitsstellung

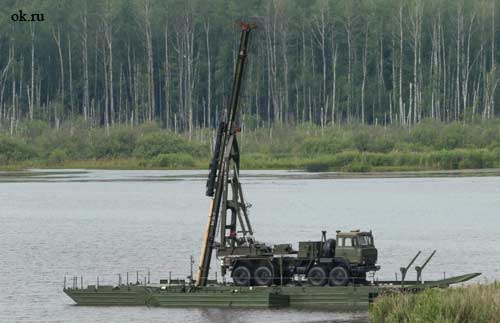

USB-T in Arbeitsstellung auf einer Arbeitsplattform SMP-86M
USB-T in Arbeitsstellung auf einer Arbeitsplattform SMP-86M
