MS-40 Daglezja S

Im Rahmen des Programmes der polnischen Armee zur Erneuerung der mobilen Brücken entwickelte Obrum im Projekt Daglezja eine mobile Brücke mit 40 m Länge.

Es handelt sich um eine Brücke bei der, wie bei den Systemen FFB oder MMK, ein Vorbaubalken im freien Vorbau erstellt und auf diesen Brückenelemente aufgelegt werden.

Die Tragfähigkeit der Brücke beträgt MLC70 für Kettenfahrzeuge und MLC110 für Radfahrzeuge.

Der Satz besteht aus 5 Fahrzeugen. 1 Verlegefahrzeug MPU-40 und 4 Transportfahrzeuge MPT-40. Die Fahrzeuge bestehen aus je einem Sattelschlepper Jelcz C662D.43 und einem Spezialsattelauflieger. Die Zugfahrzeuge sind mit denen der MS-20 Daglezja austauschbar, Neuerungen wurden auch bei deren Zugfahrzeugen eingeführt. Die Sattelauflieger verfügen, wie bei der MS-20, über einen hydraulischen Antrieb zur Erhöhung der Geländegängigkeit.

Der Auflieger des Verlegefahrzeuges verfügt über einen Kran zur Montage des Vorbaubalkens und Auflegen der Brückenteile PM-40. Die Brückenteile werden für den Transport gefaltetet und auf Plattformaufliegern gestapelt. Der Vorbaubalken, eine Gitterkonstruktion, wird ebenfalls auf einem Transportfahrzeug transportiert.

Im Jahr 2018 wurde ein Prototyp des Systems ausgeliefert. 2020 wurde ein Vertrag über Lieferung von 2 Sätzen der Brücke bis Ende Oktober 2024 geschlossen.

max. Länge der Brücke	46 m
max. Breite Hinderniss	40 m
Tragfähigkeit
Kettenfahrzeuge	63 t
Radfahrzeuge	110 t
Abmessungen
Zugfahrzeug
Länge	7,50 m
Breite	2,55 m
Höhe	2,63 m
Verleger
Länge	10,80 m
Breite	2,55 m
Höhe	2,25 m
Ausladung Kran	12,00 m
Hublast Kran	10,00 t
Transporter
Länge	11,15 m
Breite	2,35 m
Höhe	1,95 m
PM-40
Länge	5,72 m
Breite	2,98 m
Höhe	1,27 m

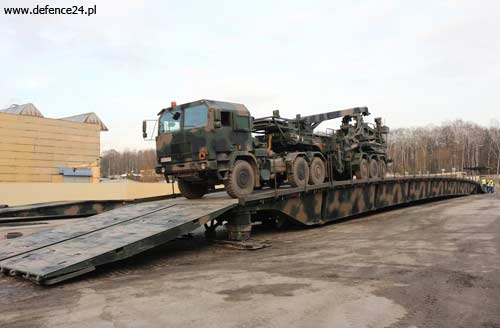

MS-40 Brücke

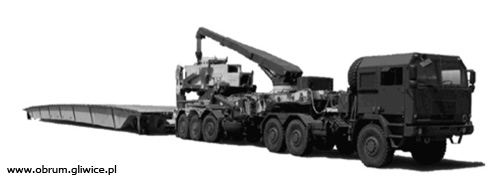

MS-40 Brücke

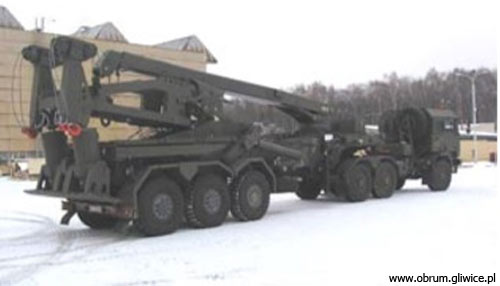

Verlegefahrzeug MPU-40

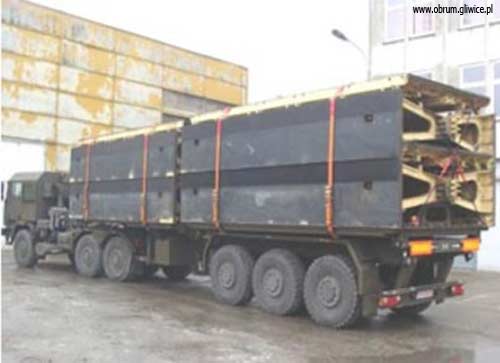

Transportfahrzeug MPT-40 mit PM-40

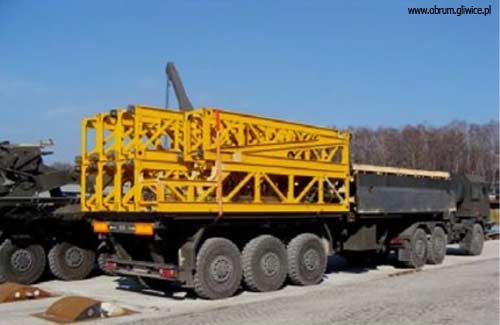

Transportfahrzeug MPT-40 mit Vorbaubalken und PM-40

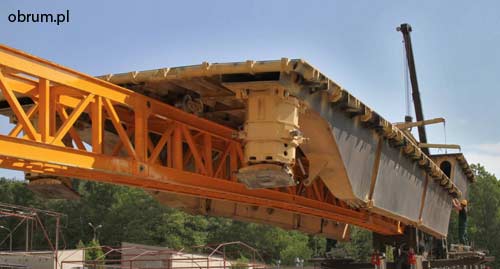

Bau der Brücke, Vorbaubalken mit aufgelegten Brückenteilen PM-40

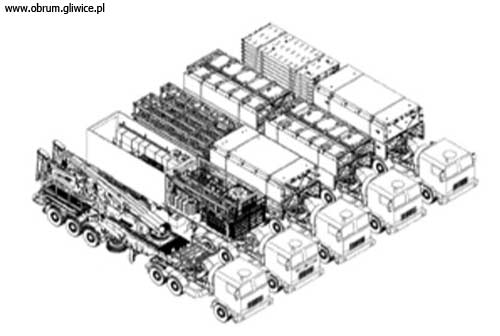

MS-40 Komplex
