SMP-86

Die Pioniertruppen der sowjetischen Armee und die Armeen der Nachfolgestaaten nutzen die Ramm- und Montagefähre SMP-86.

Die Fähre dient als Arbeitsplattform für Ramm- und Hebetechnik für den Brückenbau auf dem Wasser.

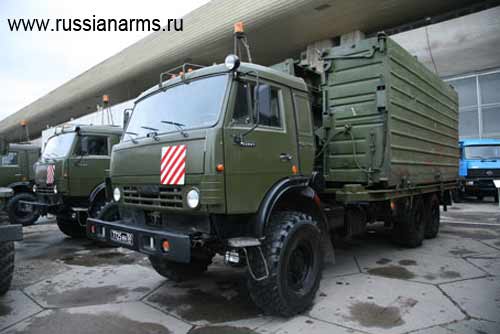

Die komplette Fähre besteht aus zwei vorderen Ponton und zwei mittleren Pontons. Die Pontons sind mit beweglichen Abdeckungen versehen, die die Arbeitsplattform für die Brückenbautechnik darstellen. Zum Transport werden LKW KamAZ 53213 mit der Antriebsformel 6x4 verwendet. Ein weiteres Pontontransportfahrzeug transportiert einen Container mit zusätzlicher Ausrüstung. 4 Bugsierboote BMK-130 M werden von 4 Sil-131 gezogen. Weiterhin gehört ein Kran mit einer Tragfähigkeit von 10 - 16 t zum Komplex.

Die Fähre wurde 1988 in die Ausrüstung der sowjetischen Armee übernommen.

Bedienung12 Mann
Tragfähigkeit
beim Brückenbau50 t
als Transportfähre60 t
max. Strömungsgeschwindigkeit2,0 m/s
max. Wellengang, Stärke2
Abmessungen in Arbeitststellung
Länge20,3 m
Breite9,25 m
Höhe1,45 m
Größe der Arbeitsfläche150 m²
Abstand zwischen den Pontons4,1 m

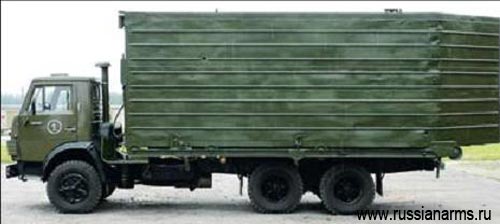

SMP-86 in Transportstellung auf KamAZ 53213
SMP-86 in Transportstellung auf KamAZ 53213

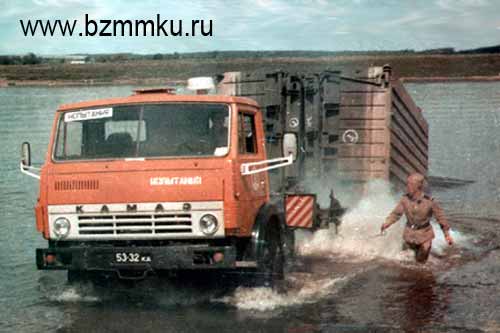

Ablassen eines Pontons während der Erprobung
Ablassen eines Pontons während der Erprobung

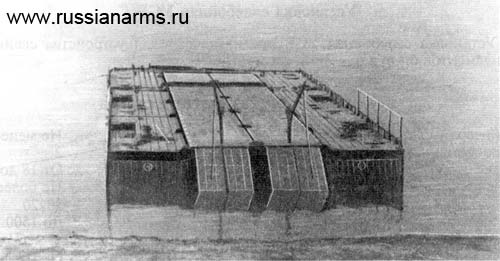

Fähre im Wasser
Fähre im Wasser

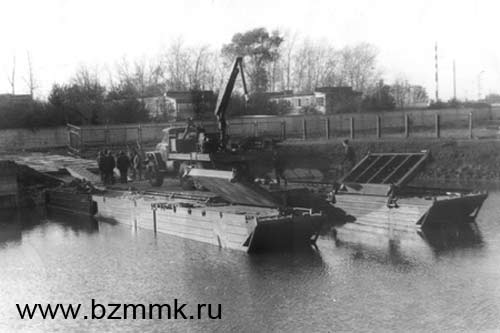

Fähre mit UZS
Fähre mit UZS

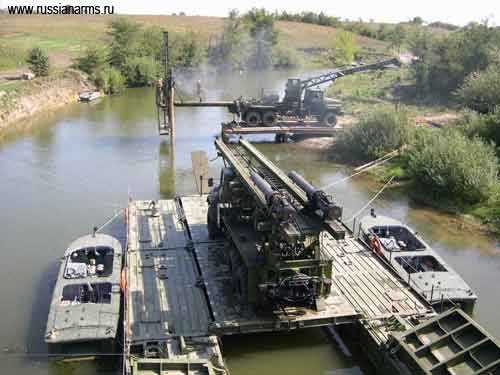

Fähre SMP-86 als Arbeitsplattform für Ramme USB auf KrAZ-260, im Hintergrund eine USM-2
Fähre SMP-86 als Arbeitsplattform für Ramme USB auf KrAZ-260, im Hintergrund eine USM-2


SMP-86M

2009 wurde die Weiterentwicklung der Fähre, die Fähre SMP-86M in die Ausrüstung der russischen Armee übernommen. Als Transportfahrzeuge werden nun KamAZ 53501 verwendet. Die Bugsierboote BMK-130M wurden durch zwei motorisierte Pontons BMP ersetzt.

Technische Daten SMP-86M

Bedienung12 Mann
Tragfähigkeit
beim Brückenbau50 t
als Transportfähre60 t
Masse Komplex54 t
Geschwindigkeit auf Wasser15 km/h
max. Strömungsgeschwindigkeit2,0 m/s
max. Wellengang, Stärke2
Abmessungen in Arbeitststellung
Länge20,3 m
Breite9,25 m
Höhe1,2 m
Anzahl Transportfahrzeuge5 KamAZ 53501
Größe der Arbeitsfläche150 m²
Abstand zwischen den Pontons4,1 m

Technische Daten BMP
Bedienung2 Mann
Länge
in Arbeitsstellung8,2 m
in Transportstellung7,7 m
Breite2,65 m
Gesamtmasse7,934 t
max. Leistung
im Schub3000 kg
im Zug750 kg

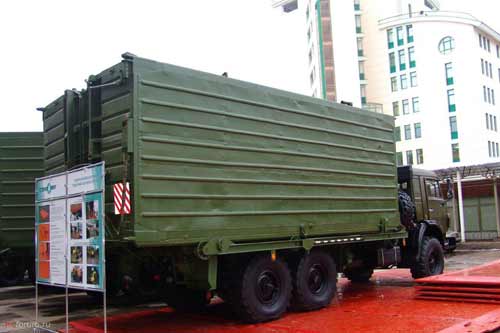

SMP-86M in Transportstellung auf KamAZ 53501
SMP-86M in Transportstellung auf KamAZ 53501

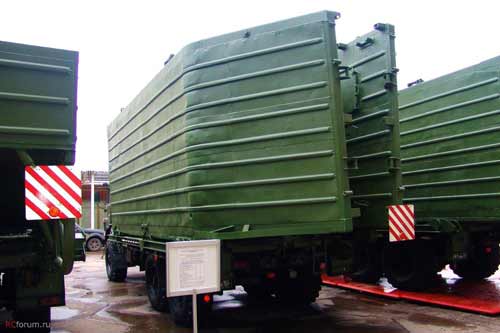

SMP-86M in Transportstellung auf KamAZ 53501, mittlerer Ponton
SMP-86M in Transportstellung auf KamAZ 53501, mittlerer Ponton

SMP-86M in Transportstellung auf KamAZ 53501, vordere Pontons
SMP-86M in Transportstellung auf KamAZ 53501, vordere Pontons

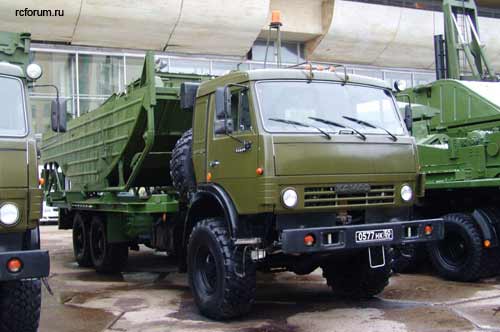

motorisierter Ponton in Transportstellung auf KamAZ 53501
motorisierter Ponton in Transportstellung auf KamAZ 53501
