Brückentransporter Bundeswehr

Für den Transport der Ersatzbrücken der Brückenleger Biber und Leguan werden von der Bundeswehr spezielle Anhänger verwendet.

Die Brücken des Biber werden auf 3-achsigen Flachbettanhänger 15 Tonnen der Firma Kögel transportiert. Die Anhänger sind mit einem Spezialzwischenrahmen ausgestattet, der den Transport kompakter oder zerlegter Brücken ermöglicht. Die 4 Teile der zerlegten Brücke werden seitlich auf dem Spezialzwischenrahmen abgelegt.

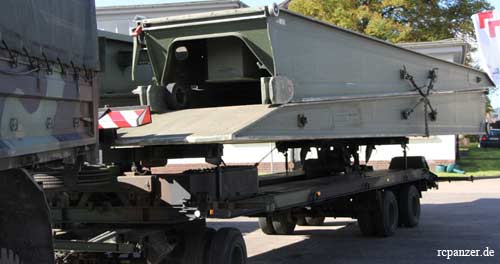

Transportanhänger Biber, Brücke zerlegt
Brückentransportanhänger Biber, Brücke zerlegt

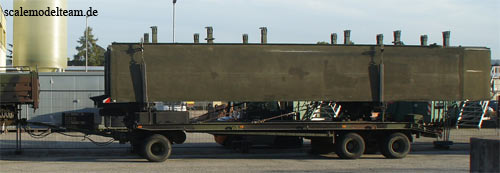

Transportanhänger Biber, Brücke kompakt
Brückentransportanhänger Biber, Brücke unzerlegt


Brückenergänzungstrupp Leguan

Der Transport der Brücken des Leguan wird mit speziellen 2-achsigen Sattelanhängern vom Typ Istrail JU 74/53 durchgeführt.

Die Ladefläche des Anhängers ist gekröpft. Am hinteren Ende des Anhängers ist eine erhöhte Halterung für die Brücke angebracht. Der Abstand vom Knick zur Halterung erlaubt den Transport eines 20-Ft Containers auf dem Anhänger. Für den Transport der Brücken kann der Anhänger mit Transportkisten versehen werden, so dass eine ebene Fläche entsteht, die den gesamten Anhänger umfasst. Die Lichtbrücke des Aufliegers kann herausgezogen und an die Länge des Transportgutes angepasst werden.

Die Brücken müssen für den Transport nicht demontiert werden.

Als Zugmittel werden Iveco Trakker mit geschütztem Fahrerhaus eingesetzt.

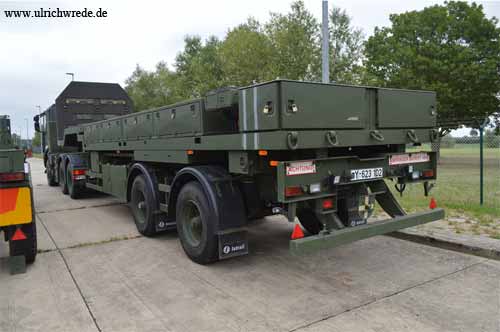

Transportanhänger Leguan
Brückentransportanhänger Leguan

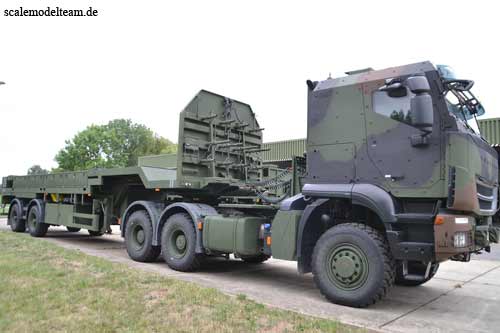

Transportanhänger Leguan
Brückentransportanhänger Leguan

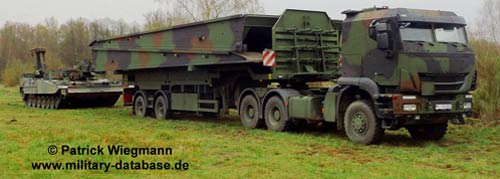

Transportanhänger Leguan
Brückentransportanhänger Leguan




Nachschubmodul Brückenlegesystem - Schweizer Armee

In der schweizer Armee werden die Brücken für die Brückenleger mit zweiachsigen Sattelaufliegern transportiert. Die Traglast des Doll-Sattelauflieger beträgt 29t. Auf der Plattform wird eine Palette transportiert. Als Zugmittel dienen Iveco LKW 6x6 für den Transport der 26 m Brücke und 8x8 für die 14 m Brücken. Die 8x8 LKW sind hinter dem Fahrerhaus mit einem Ladekran ausgerüstet.

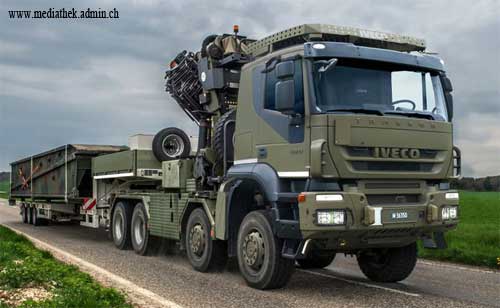

Nachchubmodul Brückenlegesystem mit 2x14m Pz-Brücke
Nachchubmodul Brückenlegesystem 14 m
Urheber: Clemens Laub, Ausschnitt erstellt, Größe angepasst

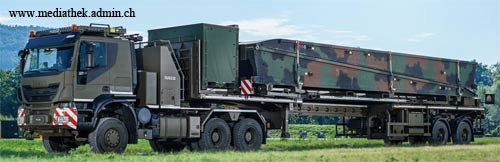

Nachchubmodul Brückenlegesystem mit 1x26m Pz-Brücke
Nachchubmodul Brückenlegesystem 26 m
Urheber: Clemens Laub, Ausschnitt erstellt, Größe angepasst
